設備紹介

稲田製作所で使用している主な設備についてご紹介いたします。

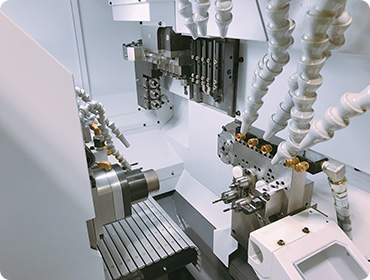

自動旋盤 メーカー名: シチズンマシナリーミヤノ
機能・特徴: 複合加工付き(Φ20以下の量産対応)、きず打痕防止製品回収装置、中圧クーラント装置、低周波振動切削機能
型式: L20-X
自動旋盤

自動旋盤

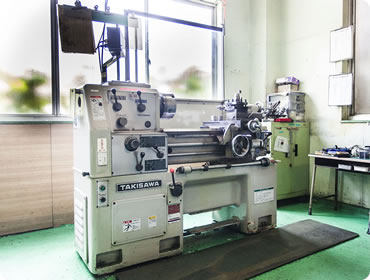

旋盤 メーカー名: 滝沢鉄工所
機能・特徴: Φ300以下 700mm(長さ) 単品仕様
型式: TAL-460
旋盤

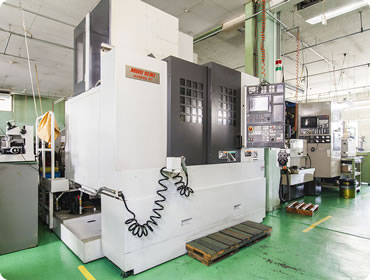

マシニングセンタ メーカー名: 森精機
機能・特徴: 800mm(X)×510mm(Y)×510(Z)、単品仕様
型式: NV5000α
マシニングセンタ

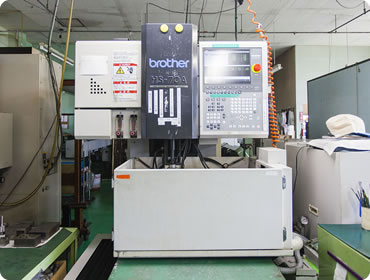

ワイヤーカット メーカー名: ブラザー
機能・特徴: 410mm(X)×260mm(Y)×
170mm(Z)
型式: HS-70A
ワイヤーカット
画像寸法測定器 メーカー名: KEYENCE
機能・特徴: Φ100×200mm
型式: IM-6120
画像寸法測定器

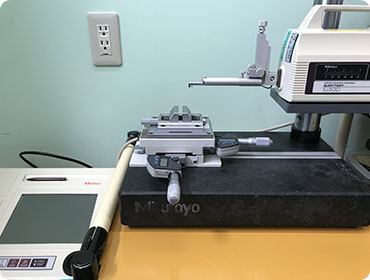

表面粗さ測定器 メーカー名: ミツトヨ
機能・特徴: 測定範囲50mm 証明書プリント付
型式: SJ-500
表面粗さ測定器

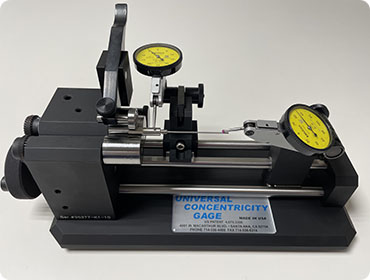

偏心度測定ゲージ メーカー名: ユニバーサルパンチ
機能・特徴: ワーク径3.1-25mm ワーク長さ102mm
型式: 2点同時測定ゲージ(K-10)
偏心度測定ゲージ
垂直度測定器 メーカー名: 武蔵野精機
機能・特徴: 0~450(測定範囲)
型式: SL250
垂直度測定器

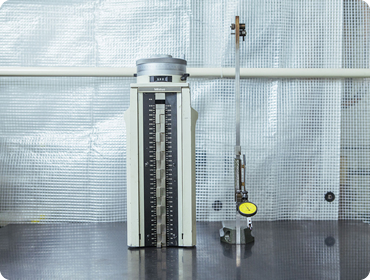

ハイトマスター メーカー名: ミツトヨ
機能・特徴: 5~310(測定範囲)
型式: 515-322 HMP2-300
ハイトマスター

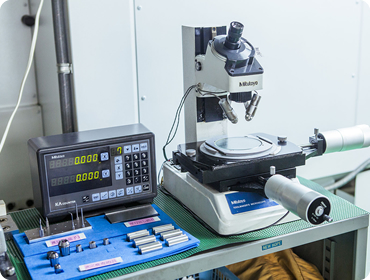

工具顕微鏡 メーカー名: ミツトヨ
機能・特徴: 50mm×50mm
型式: TM-505 176-811
工具顕微鏡

設備一覧

名称 メーカー 型式 機能・特徴 台数
自動旋盤 シチズンマシナリーミヤノ B12VI 省スペース高速加工 複合加工付き(Φ12以下の試作~量産対応) 6
自動旋盤 シチズンマシナリーミヤノ L20-X 複合加工付き(Φ20以下の量産対応)、きず打痕防止製品回収装置、中圧クーラント装置、低周波振動切削機能 1
自動旋盤 シチズンマシナリーミヤノ L20-VIII 複合加工付き(Φ20以下の量産対応)、きず打痕防止製品回収装置 3
旋盤 滝沢鉄工所 TAL-460 Φ300以下 700mm(長さ)、単品仕様 5
マシニングセンタ オークマ GENOS M460-VE 762mm(X)×460mm(Y)×460mm(Z)、主軸回転速度15000min-1、ATC32本 1
マシニングセンタ 日立精機 VM40/VK-45II 560mm(X)×410mm(Y)×410(Z)、単品仕様 3
マシニングセンタ 森精機 NV5000α 800mm(X)×510mm(Y)×510(Z)、単品仕様 1
縦型フライス盤 イワシタ 2RC 700mm(X)×300mm(Y)×400(Z)、ロータリーインデックス付、単品仕様 2
横型フライス盤 イワシタ NK-1# 550mm(X)×250mm(Y)×300(Z)、単品仕様 1
研削盤(平面) オカモト OMA-450DXC 250mm(X)×125mm(Y)×150(Z) 2
研削盤(平面) 日立精工 GHL-S205-3 550mm(X)×190mm(Y)×150(Z) 1
ワイヤーカット ブラザー HS-70A 410mm(X)×260mm(Y)×170(Z) 1
画像寸法測定器 KEYENCE IM-6120 Φ100×200mm 1
表面粗さ測定器 ミツトヨ SJ-500 測定範囲50mm 証明書プリント付 1
偏心度測定ゲージ ユニバーサルパンチ 2点同時測定ゲージ(K-10) ワーク径3.1-25mm ワーク長さ102mm 1
垂直度測定器 武蔵野精機 SL250 0~450(測定範囲) 1
ハイトマスター ミツトヨ 515-322 HMP2-300 5~310(測定範囲) 1
工具顕微鏡 ミツトヨ TM-505 176-811 50mm×50mm 1

その他測定器として、ネジゲージ、ピンゲージ、ブロックゲージ、リングゲージ、マイクロメータ類、ノギスなども備え品質保証をしております。(校正実施 済み)

主な対応可能材質

鉄、ステンレス、アルミ合金、純チタン、真鍮など
